Montagem passo a passo do Box Transfer BT3 Tec-Vidro

O menor box para vãos de correr

Neste vídeo demonstramos aos profissionais vidraceiros a montagem passo a passo do Kit Transfer Box BT3 Tec-Vidro. O box BT3 Tec-Vidro movimenta as duas portas simultaneamente através da transferência de força aplicada, proporcionando até 2/3 de abertura do vão.

Assista o vídeo:

Manual de instruções:

Segue a tendência de arquitetura com linhas retas e possibilita a mudança do design com a aplicação de uma capa de acabamento sobre o trilho superior, mesmo com o produto já instalado

Perfis mais delicados projetados para box;
Movimenta as duas portas simultaneamente através da transferência da força aplicada;
Montagem rápida e prática;
Travas de Segurança!
Cores disponíveis: Brilhante, Natural fosco (NF), Preto (PT) e Branco (BC)

Configurações, dimensões e cargas máximas possíveis

Larguras (CM) / *Alturas Padrão – 200 cm

Folgas laterais

Vão + 120mm dividido por 3 para fixo e portas de correr (largura das três peças iguais)

FIXO: VÃO – 68MM E PARA PORTA É VÃO – 45MM

ANTES DE MONTAR

Os acessórios são embalados e organizados com uma sequência lógica para facilitar a montagem;
É importante analisar o tipo de substrato para verificar se os fixadores do kit são compatíveis;
Nunca esqueça de se orientar com o seu cliente sobre a existência de tubulações hidráulicas ou elétricas que possam ser atingidas pelos furos;

MONTAGEM DO PERFIL INFERIOR

Parte 01

Lembre-se de higienizar o perfil e o substrato com um pano limpo e seco antes de aplicar o silicone;

Parte 02

Corte os perfis laterais 57mm menor que a altura total do box acabado;
O novo encaixe já vem estampado no perfil;

Parte 03

Marque os furos dos suportes de fixação apoiando o gabarito sobre os perfis;
Fure o substrato e parafuse os suportes, garantindo que fiquem aprumados;
Fure o substrato e parafuse os perfis laterais junto com as batedeiras (I), garantido que fiquem aprumados;

Parte 04

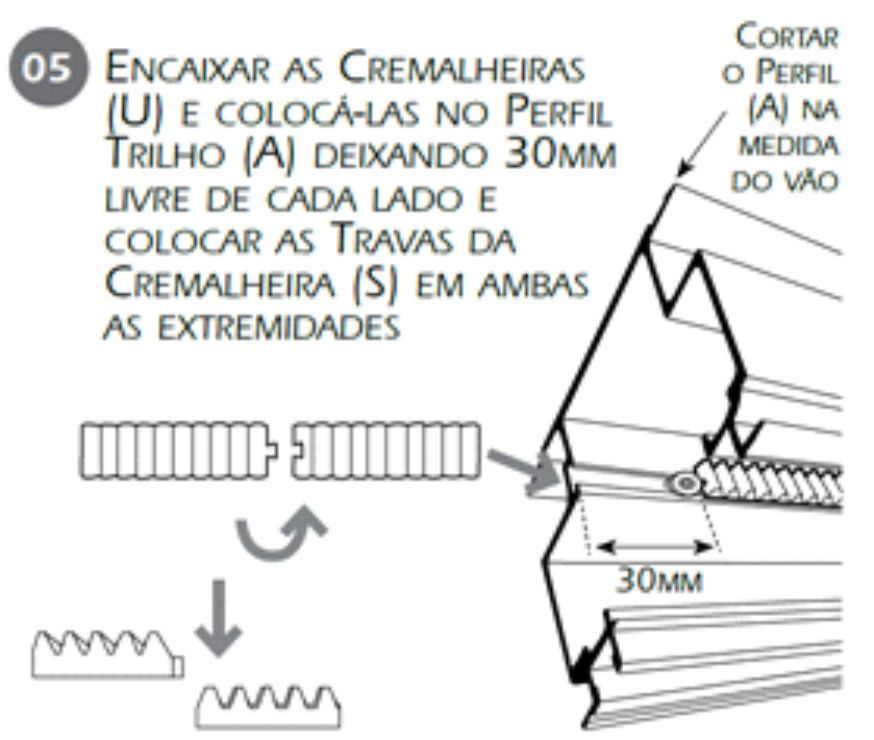

Encaixe as cremalheiras (U) e coloque-as no perfil trilho (A). Trave as cremalheiras com 30mm menor em cada lado do trilho;
É importante instalar a trava da cremalheira no trilho também;

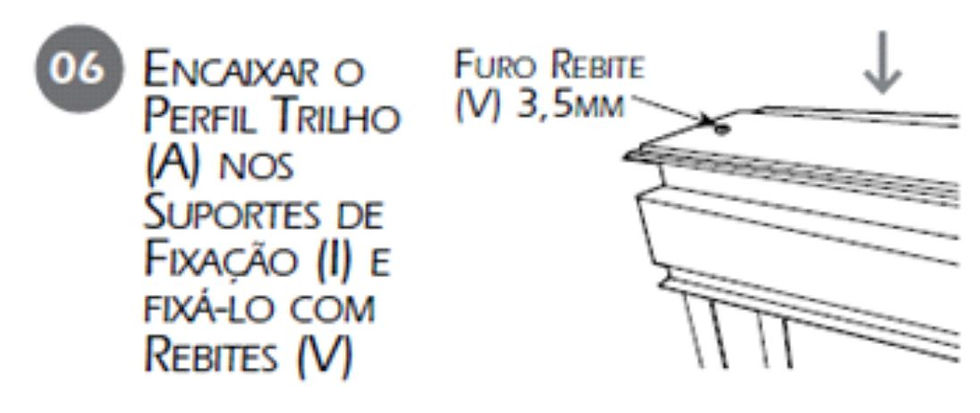

Parte 05

(Referente a Parte 05 e 06 no diagrama)

Repare que os 30mm é o espaço ideal par passar pelos suportes;
É muito importante garantir que o trilho superior seja instalado, nivelado e no esquadro em relação ao prumo. Se possível utilize instrumentos de medição de precisão;
Esse procedimento deve ser realizado para evitar que, com a torção do sistema, as cremalheiras fiquem afastadas (causando pulos), ou fiquem apertadas, (causando manuseio pesado), além de evitar danos às cremalheiras;
Depois de fixados, confira a cada 500mm se a canaleta do trilho superior e a canaleta do perfil inferior continuam no esquadro em relação ao prumo e alinhados, pois ao apertarmos os parafusos, um furo pode ter corrido. Nesse caso, a fixação ficaria irregular;

Parte 06

(Referente a Parte 07 no diagrama)

Cortar o perfil "U" 102mm menor que a altura do box
Fixar o perfil "U" com parafusos e silicone no costado e na lateral do perfil
Não se esqueça de colocar algumas gotas de silicone dentro do perfil ‘’U’’ (G) e nas canaletas do vidro fixo, para remover quaisquer balanços e ruídos;
Veja no vídeo a importância dos drenos;

Parte 07

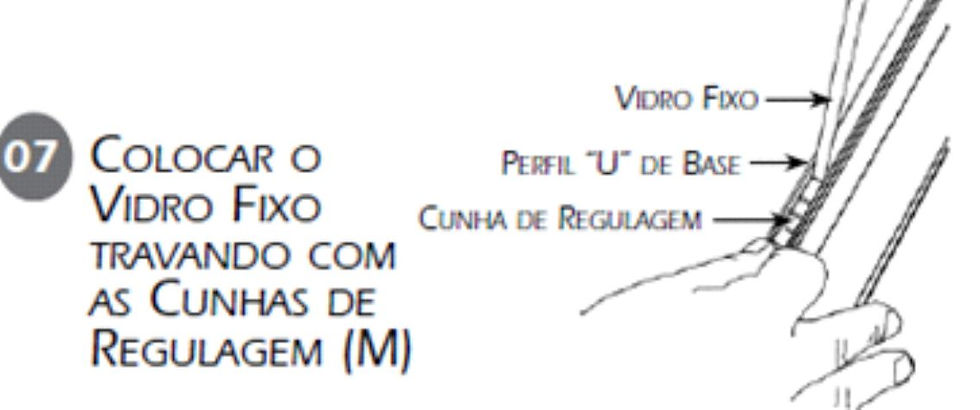

Colar o vidro fixo;

MONTAGEM DA PORTA INTERMEDIÁRIA (PORTA 2)

Parte 08

Coloque os perfis de arremate na canaleta do perfil interior e do trilho superior
Use as cunhas de regulagem para calçar e aprumar o vidro fixo

Parte 09

Retire a guia de nylon do lado oposto ao vidro fixo, para a preparação da montagem das portas;

Parte 10

Instalar a trava de segurança BT;
O ideal é deixar o suporte do conjunto de engrenagem apoiados no vidro, evitando a torção e desalinhamento dos suportes no dia a dia;

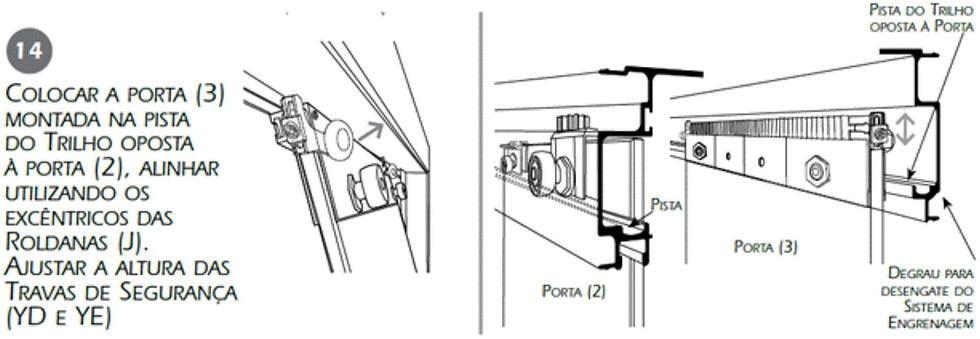

Veja no vídeo a importância da regulagem da trava de segurança (regulagem realizada no excêntrico da roldana);
